積分球式色差儀是常用的測色儀器類型，很多用戶對積分球色差儀測試原理以及測試功能還不了解，本文就給大家簡單介紹一下，感興趣的用戶不妨來看看吧！

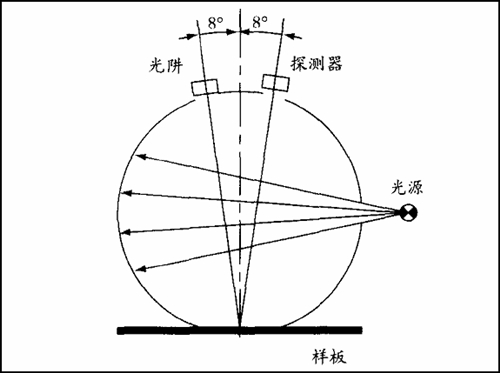

積分球測試的結構要求：

在討論積分球的工作原理時，必須做如下規定：

1、積分球為理想的球體；

2、內壁為余弦反射體（其內壁上任一小面元經照射稱為一個光源后，在球內壁上的輻射照度處處均勻相同。）

3、測量時要排除直射照度。

這些條件在具體裝置中都應該得到滿足，具體的要求是：

不同方向上球體直徑的相對誤差小于±0.2%，直徑的大小不應小于被測光源線度的6倍。直徑大些，容易保證面形有較小的相對誤差，同時可以減小由于光源的反射而引起的對理想條件的偏離。因此，從保證測量精度的角度來說，直徑大些是有利的。

積分球的作用有哪些？

使用積分球的目的是使進入它內部的光，經內壁漫反射層多次反射后，在整個內壁面上得到均勻的照度，并且該照度較入射光通量除以球內壁面積的照度值大得多（可提高性噪比）。在顏色測量儀器中，積分球具有以下兩方面功能：

一、光接收器

被測光經積分球上的小孔進入球內，在內壁上設置一個或多個探測器。由光探測器輸出的光電流與積分球內壁的光照度成正比，也就是與進入積分球的光通量成正比。這樣，就可以根據輸出光電流的變化，得知進入積分球的光通量變化。

二、均勻照亮的物面

在積分球內壁上與出光孔對稱且均勻地放置幾個燈泡（通常有四個或六個）。由燈泡發出的光經內壁多次漫反射而形成一個均勻照亮的發光球面，用它可作為被測光學系統的、亮度均勻的、大視場的物面（光學系統入瞳與出光孔基本重合）。該積分球用于照相物鏡的漸暈系數和像面照度均勻性的測量。
