色差ΔE是一種顏色與另一種指定顏色色知覺差異數值的多少,這種差異值可以用孟塞爾表色系統或CIE表色系統的相關特征參數進行區別,如明度、色相、彩度、XYZ三刺激值等。那么,色差△E值是怎么計算的?色差△E值怎么分析?下文為大家做了介紹。

色差△E值計算方法:
要想計算色差,就需要了解色差公式。目前在色差儀中常見的色差公式有:CIELAB、CMC(l:c)、CIE1964、Cube-Root、FMC-2、Godlove、Visual、CIE94、ISO、CIE1976LUV、JPC79等多種,且各具優缺點,實際使用中與習慣和經濟發展水平以及行業特點有重要關系。1936-1976年為一個階段,有20多個公式。1976年后為一個階段,多數以CIELAB色差公式為基礎進行修正,實用性大大提高。下面只對色差公式CIELAB、CMC(l:c)和CIE94進行簡單介紹。
1.CIELAB色差計算公式
CIELAB色差公式是最簡單的色差公式,也是1976年CIE推薦的工業應用色差公式之一。使用兩個顏色刺激色樣在空間中的歐式距離來表示兩者之間的色差。假設在CIELAB顏色空間中有兩個顏色(L*1,a*1,b*1)和(L*2,a*2,b*2),通過下列色差公式便可計算出兩者之間的色差。

式中,△L*、△a*和△b*分別表示兩個顏色樣本的坐標L*、a*和b*之差。
如果CIELAB空間是理想的均勻顏色空間,則其對應的視覺容差應為球形。
根據顏色科學研究人員的實驗研究,發現在CIELAB空間使用橢球來描述顏色的視覺容差更為合適,這表明CIELAB顏色空并非理想的均勻顏色空間。雖然CIELAB色差公式對中小色差的預測精度較差,但由于其結構簡單,易于理解并具有較好的大色差預測精度,所以仍被廣泛應用。
2.CMC色差計算公式
CMC是英國顏色測量委員會Colour Measurement Committee的縮寫,1988年CMC色差公式被英國推薦為英國國家標準(BS 6823),廣泛應用于紡織行業及其他工業。在修正CIELAB色差公式的基礎上,CMC色差公式根據視覺關系調整了每個色調方向的色差橢圓大小和形狀;改善了彩度差變化與明度之間的關系,使不同彩度的顏色具有不同的色差容限。非彩色區域附近的橢圓較小,彩度高的橢圓較大,色差容限與彩度的變化成正比。CMC色差公式為如下形式:

其中,△L*ab、△H*ab和△C*ab,為CIELAB確定的明度差、彩度差和色調差;SL、SC和SH分別為明度、彩度和色調的權重函數;L*s和C*ab,s和hab,s均為確定色差的標準樣本。明度權重因子和彩度權重因子c與具體應用條件有關,一般情況下c=1。在紡織業中,當l=2時用CMC色差公式計算得到的紡織品色差與視覺感覺相對一致。對于涂料、塑料和油墨等應用,取l=1.4。
CMC色差公式實際上是一個三維空間中的橢球公式,也就是說,用以目標色樣的坐標點為中心的一個橢球來表示色差,橢球的大小與樣品顏色同目標色的差別有關,也與具體的顏色區域有關,在不同的顏色區域用不同大小和取向的橢球來表示色差。這種計算色差的方式已經被CE確定為今后發展色差公式的一種標準形式,主要的研究重點是如何確定公式中的系數,CIE94色差公式就是這類公式的代表。
3.CIE94色差計算公式
色差公式CIE94由RIT的R.S.Berns等人在對RIT-DuPont、Luo-Rigg和Witt 這三個基于物體色的中小色差視覺實驗數據集進行相關分析和處理的基礎上所提出,并由CIE技術委員會TC1-29于1995年推薦為用于工業色差評價,其表達式為:

其中,△L*、△C*ab和△H*ab,均由CIELAB色差公式計算得到;△C*ab一般指標準色樣的CIELAB彩度,但當被測樣品中不分標準色樣與測試色樣時,則以兩者的幾何平均值作為C*ab,即:△C*ab=(C*ab,1△C*ab,2)1/2。
在使用CIE94色差公式時,CIE推薦了相應的參考觀察條件。當實際的觀測條件和應用場合不同于CIE94參考觀察條件時,需要用參數因子kL、kC和kH來調整明度、彩度和色調分色差在總色差中的相對權重。
TC1-29指出,當獲取新的實驗數據時應對CIE94繼續改進。可以在不同于參考觀察條件的實驗條件下進行視覺實驗,利用相關實驗結果對權重函數SL、SC和SH以及參數因子kL、kC和kH進行修改,從而對CIE94進行改良。隨著更多實驗數據的獲得,還可以對色差公式CIE94及其權重函數的表達式結構進行修改。
色差△E值怎么分析?
色差(ΔE)是指定量地對色知覺差異進行表示,通俗說法為一種顏色與另一種指定顏色色知覺差異數值的多少。兩種顏色之間的差異可以用孟塞爾表色系統或CIE表色系統的相關特征參數進行區別,如明度、色相、彩度、XYZ三刺激值等。

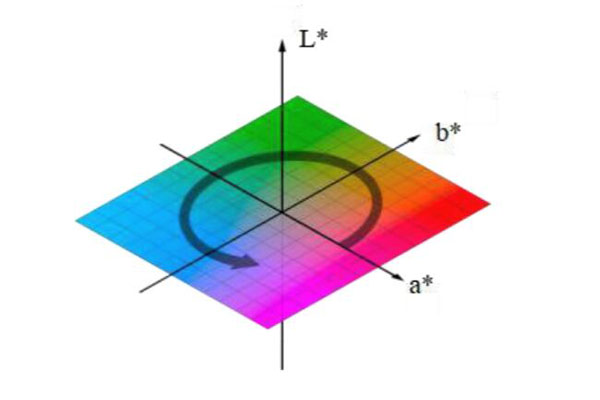

L*、a*、b*顏色系統三維空間是目前最流行的用于測量物體顏色的色空間。它是CIE定義的均色三維色空間之一,如下圖所示。該三維直角坐標系統中,以明度L*和色度坐標a*、b*來表示顏色在空間的位置。

色差ΔE是一個綜合值,取決于兩種顏色之間的L、a、b差之坐標值。ClE Lab色空間中兩個顏色的色度坐標值(L*樣品,a*樣品,b*樣品)和(L*標準,a*標準,b*標準)之間的差值ΔE通過如下公式進行計算:
ΔE=[(ΔL*)2+(Δa*)2+(Δb*)2]1/2
其中:ΔL*=L*樣品-L*標準,為明度差異;△L*為正值,樣品顏色偏淺色方向;為負值,樣品偏深色方向。
△a*=a*樣品-a*標準,為紅/綠差異;△a*為正值,樣品顏色偏紅;△a*為負值,樣品偏綠。
△b*= b*樣品-b*標準,為黃/藍差異;Δb*為正值,樣品顏色偏黃;△b*為負值,樣品偏藍。
用ΔE來評價色差時,△E越小表示樣品與標準顏色越接近,反之則表示兩種顏色相差越遠。
