鍍膜玻璃作為一致新型的建筑幕墻玻璃材料，以其通透、亮麗和節(jié)能的特點，深受建筑設計師和用戶的喜愛。但是鍍膜玻璃在生產(chǎn)的過程中紅，由于玻璃原料及鍍膜等因素的影響，會產(chǎn)生色差，直接影響玻璃幕墻的外觀質(zhì)量和美觀效果，因此，鍍膜玻璃的色差問題越來越受到人們的重視。本文介紹了鍍膜玻璃色差產(chǎn)生的原因及色差檢測的方法。

鍍膜玻璃有色差產(chǎn)生原因：

玻璃是一種比較透明的物體，鍍膜玻璃是在其表面再鍍上一層或幾層單質(zhì)金屬或化合物的薄膜，它對入射光的作用較普通玻璃發(fā)生了更復雜的變化，光在薄膜與薄膜之間以及玻璃、薄膜和空氣相互之間發(fā)生著入射、反射、透射、吸收、折射等復雜的光學作用，玻璃和薄膜的成分、結(jié)構(gòu)以及厚度影響鍍膜玻璃的光譜透射比和光譜反射比，也就決定了鍍膜玻璃的透射顏色和反射顏色，任一因素的變化都將導致鍍膜玻璃色差。

鍍膜玻璃的色差有存在于一片玻璃上的，也有存在于玻璃片與片之間的。在生產(chǎn)中造成鍍膜玻璃色差的原因很多，下文主要從玻璃原片和薄膜兩方面對鍍膜玻璃的色差進行分析。

1.玻璃原片方面

如果玻璃原片本身存在色差，一定會導致鍍膜玻璃產(chǎn)生色差。尤其是本底著色的浮法玻璃，不同批次生產(chǎn)的浮法玻璃由于原料和工藝條件的變化很容易導致顏色不一致產(chǎn)生色差。玻璃原片由于存放時間過長，表面發(fā)霉或與包裝材料之間發(fā)生反應，產(chǎn)生紙紋等缺陷；以及浮法玻璃在退火過程中表面沾上油或水等形成油跡、水跡等清除不掉；玻璃原片在鋼化處理時產(chǎn)生斑點、斑紋，這些缺陷鍍膜后也會產(chǎn)生色差。玻璃原片的透射比較高，其表面上的斑紋、水跡等質(zhì)量缺陷大多數(shù)情況下用肉眼看不出來，但玻璃鍍上膜以后就很明顯地表露出來。有的浮法玻璃在生產(chǎn)過程中形成寬度相同的直線型線道，俗稱暗道，鍍膜前不易看出，鍍膜后卻很明顯。再有玻璃厚度不均，可見光透射比相差較大，也會導致產(chǎn)生色差。在日常生產(chǎn)中因為玻璃原片質(zhì)量問題導致鍍膜玻璃產(chǎn)生色差的情況較多，因此，一定要做好玻璃原片的選購和質(zhì)量檢驗工作。

2.薄膜方面

鍍膜玻璃的膜層是其價值所在，也是其質(zhì)量好壞的關(guān)鍵。在玻璃原片質(zhì)量符合標準的前提下，膜層不均勻是鍍膜玻璃色差產(chǎn)生的根本原因，其中包括膜層厚度不均和膜層材質(zhì)成份不均兩個方面。單質(zhì)金屬膜鍍膜玻璃的膜層是由一層或幾層單質(zhì)金屬膜組成的，膜層厚度的均勻性決定了鍍膜玻璃的可見光透射比和顏色的均勻性，保證各個膜層厚度均勻就能保證沒有色差。復合膜玻璃的膜層是由幾層功能不同的薄膜組成的、各層薄膜厚度及材質(zhì)成份的變化都會或多或少地影響鍍膜玻璃的目的。因此，在生產(chǎn)過程中嚴格控制工藝參數(shù)保證每層薄膜厚度及材質(zhì)成分均勻非常重要。

鍍膜玻璃色差檢測原理與方法：

由于影響鍍膜玻璃顏色均勻性的因素較多，生產(chǎn)中容易出現(xiàn)色差問題，因此，色差的檢測是產(chǎn)品質(zhì)量檢驗的重要內(nèi)容。鍍膜玻璃色差的檢測通過國際照明委員會CIE 1976年推薦的在視覺上近似均勻的L*a*b表色空間和色差公式進行，簡稱CIELAB色空間。它是由明度指數(shù)L*和色品指數(shù)a*、b*組成的三維直角坐標系統(tǒng)。

物體色用明度指數(shù)L*和色品指數(shù)a*、b*表示，任一物體的顏色都可根據(jù)其L*、a*、b*值定位于CIELAB色空間的某一點，兩個物體顏色的差異就在于它們在色空間位置上的差距。用△Eab表示兩個被測物體之間的色差。

ΔΕ*ab =[(ΔL * )²+(Δa * )² +(Δb * )²] ^1/2

ΔL* =L*₁-L*₂

Δa* =a*₁-a*₂

Δb* =b*₁-b*₂

鍍膜玻璃主要用于建筑玻璃幕墻以及室內(nèi)外裝飾，人們多數(shù)是在室外日照條件下觀看玻璃，所以，反射色差的檢測比透射色差更重要。由于鍍膜玻璃在使用時膜面朝里、玻璃面朝外，因此，檢測色差時測量的是玻璃面的反射色差。測量條件一般為漫射照明/垂直接收（d/0，含光澤）或垂直照明/漫射接收（0/d，含光澤），視場及標準照明體為2°或 10°D65，目前鍍膜玻璃色差的檢測都是由離線式或在線式顏色測量儀器完成的。儀器檢測出一片玻璃上各點的顏色以及與標準顏色之間的色差，由此判斷色差是否合格。

鍍膜玻璃的色差一般根據(jù)△E*ab來判定，也可以用構(gòu)成色差的各個差值△L*、△a*、△b*來表示顏色在各分量方向上的差異，這些分量上的差異對檢測人員分析偏差更為實用。

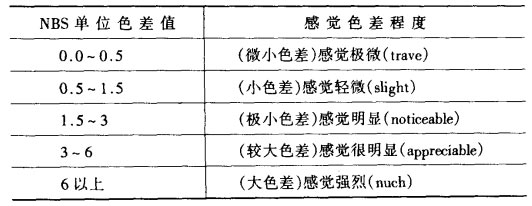

一般對色差程度的鑒定有如下經(jīng)驗：

在制定色差標準時，色差值在0.5CIELAB色差單位以下的視為無色差，一般色差值定為1.5，色差要求不太嚴格的其值定為2~3，不同顏色的玻璃，色差標準應有所不同，因為人眼對各種顏色的察覺敏感程度不同。例如色差值同為1的藍色和玻璃色差不很明顯，而綠色玻璃的色差就較明顯。綠色鍍膜玻璃、人們感覺到色差的程度不同，藍色因此，在制定色差標準時，針對不同顏色的玻璃應有所差別。鍍膜玻璃國家標準 GB/T18915 中規(guī)定，陽光控制鍍膜玻璃反射色色差優(yōu)等品≤2.5CIELAB，合格品≤3.0 CIELAB.低輻射鍍膜玻璃≤2.5CIELAB，主要是國內(nèi)各鍍膜玻璃生產(chǎn)企業(yè)的技術(shù)水平差距較大、考慮到照顧一些中低水平的企業(yè)，所以標準制定較為寬松。各企業(yè)應根據(jù)自己的技術(shù)水平情況制定更為嚴格的色差標準，以滿足鍍膜玻璃在使用中對顏色均勻性的要求。

在鍍膜玻璃生產(chǎn)中色差的檢測均由儀器來完成，儀器檢測具有快速、準確等許多優(yōu)點，在特殊情況下也可采用簡便有效的目測法。將玻璃置于背景一致、觀測條件相同的地方、如室外陽光直接照射處，或者將小樣品放在白度均勻的白色物體如白紙或白布上，在入射光均勻照射的條件下，直接用肉眼觀察。目測法檢測色差受許多主觀和客觀因素的影響，不能用作大批量玻璃的色差檢測，僅配合儀器完成檢測工作。

鄭重聲明：本文版權(quán)歸原作者所有，轉(zhuǎn)載文章僅為傳播更多信息之目的，如作者信息標記有誤，請第一時間聯(lián)系我們修改或刪除，多謝。
