均勻顏色空間什么意思?為了解決物體之間的顏色差異與人眼所感受到的差別的一致性,CIE在原有顏色空間的基礎上,提出了多種用于顏色評價的均勻顏色空間,其中常見的一種就是CIELAB均勻顏色空間。本文對均勻顏色空間及色差儀LAB均勻顏色空間的含義做了具體的介紹,對此感興趣的朋友可以了解一下!

均勻顏色空間什么意思?

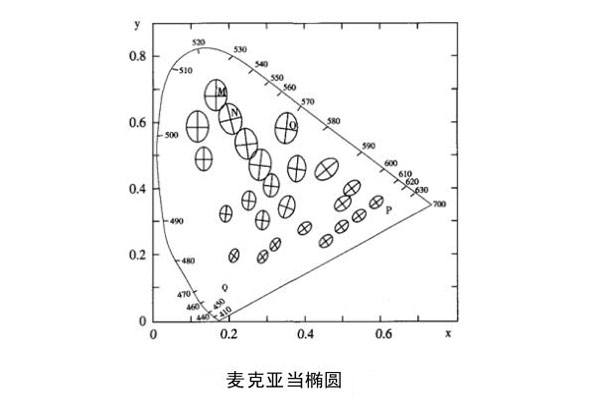

在日常生活和工業生產中經常需要判斷顏色的差別,即色差。在CIE1931XYZ和CIE1964XYZ的兩個色度系統中,色品坐標改變相同值時,相應的顏色感覺差異卻并不相同,這是由于在這兩個色度系統中,顏色的密度分布并不均勻,空間中相等的距離在顏色密度大的區域代表的顏色差異大,反之,在顏色密度小的區域代表的顏色差異小,經過實驗表明,CIEx-y色品圖上不同區域的顏色密度差異是非常大的,色品圖上光譜軌跡藍色部分的顏色密度比綠色部分的顏色密度大300-400倍。麥克亞當橢圓如下圖所示,圖中的各橢圓代表了該色品處的顏色寬容量,在同一個橢圓內,人眼是無法分辨出顏色的差異的,為了方便表示,圖中的橢圓是根據麥克亞當實驗結果的10倍進行繪制的。

最完備的顏色分辨力應當是對明度、色調和飽和度三個特性變化的綜合分辨能力。因此,要解決色差的測量問題,必須能在顏色空間中將兩個顏色的色差計算出來,并使人眼感知的顏色差異與空間中的距離成正比。均勻顏色空間中任意兩顏色量的空間距離代表人眼的顏色知覺差異,它由均勻化的明度標尺和均勻化的色品標尺組成。
CIE1960UCS均勻色品圖是根據麥克亞當?shù)难芯拷Y(jié)果均勻化色品標尺的色品圖。CIE1960UCS均勻色品圖曾得到了廣泛的應用,自從CIE1976UCS均勻色品圖推出后,逐漸被后者代替。目前,CIE 1960UCS除了在相關色溫定義和計算中應用外,其他應用已經基本被淘汰。

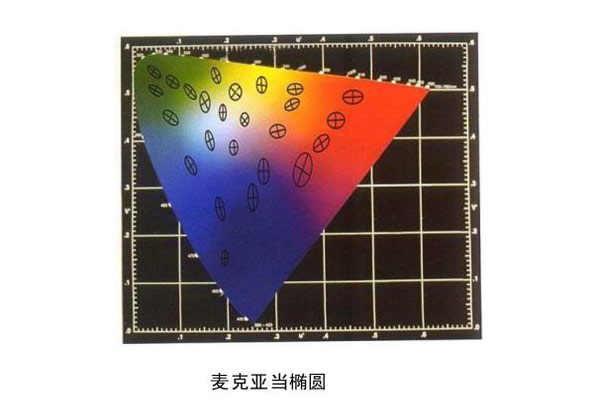

CIE1976UCS的均與性比CIE1960UCS有了改善,但不顯著。該均勻色品圖適合于當觀察者在亮度適應于平均日光后,在白色或中灰色背景下,對相同尺寸和相同外形的一對顏色樣品比較它們的色差。麥克亞當橢圓在CIE1976UCS色品圖上的繪制結果如下圖所示。

CIE1976UCS并沒有均勻化明度標尺,因此,它還不是理想的均勻色空間,實際上,現在的均勻色空間都是近似理想的色空間,還存在一些不足,需要不斷改進。均勻色空間主要是由CIE 的Y,x,y進行的非線性變換,其中,CIE1976LAB色空間和CIE1976LUV色空間是使用最為廣泛的兩個均勻色空間,之后人們?cè)诖嘶A(chǔ)上,對這兩個空間進行了不斷改進。
色差儀LAB均勻顏色空間介紹:
國際照明委員會承擔相關國際顏色標準的制訂,其中的重要任務之一就是建立符合顏色視覺特性的均勻顏色空間,并提供可用于客觀顏色評價的色差公式。
CIE1976LAB色度系統由對立色空間組成,主要應用于色彩設計及復制、顏料和圖像藝術工業,在材料制造工業中用得遠比CIELUV廣泛,1987年我國發布的GB7921-87標準中將LAB空間作為國家標準。另外,在近代所有的顏色數碼成像標準和實際應用也使用CIE LAB色差公式。
LAB色彩由亮度分量L、a分量(從綠到紅)和b分量(從藍到黃)組成。坐標原點為(a*,b*)=(0,0),表示沒有色彩的灰階顏色。坐標點相對于坐標原點的空間距離表征各種色彩的深度,空間距離越遠,色彩越深。
CIE1976L*a*b*空間坐標計算如下:

式中,T可以是X/Xn、Y/Yn或者Z/Zn。
以上計算公式中,X,Y,Z為被測顏色樣品的三刺激值,Xn,Yn,Zn為指定的白色刺激的三刺激值,大多數情況下為CIE標準照明體照射在完全漫反射體上,在經過完全漫反射面反射至觀察者眼中的白色刺激的三刺激值,其中Yn=100。
LAB色差計算公式是第一個被國際廣泛認同的色差公式,其計算方法為:

其中,△E*ab是兩個顏色的色差,△L*,△a*,△b*是兩個顏色相應坐標的差值,其計算方法如下:

以上公式中,當觀察視場角在1°~4°時,采用CIE1931標準色度觀察者計算三刺激值,當觀察視場角大于4°時,采用CIE1964標準色度觀察者計算三刺激值。

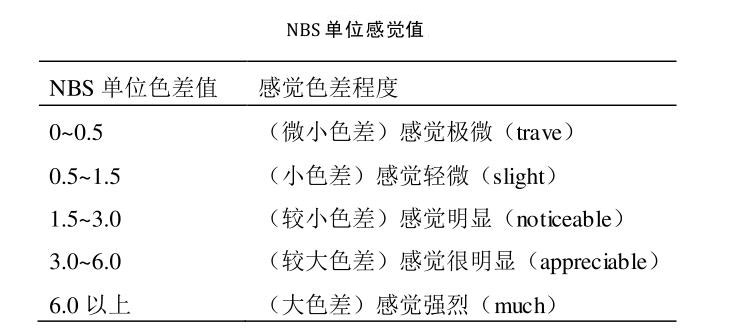

色差△E的單位是NBS(美國國家標準局的縮寫),當△E=1時即為一個NBS色差單位,它大約相當于在最佳實驗條件下人眼恰能察覺的色差的5倍,在CIE x-y色品圖的中心,一個NBS 色差單位相當于 0.0015-0.0025 個x或 y 的色品坐標變化。NBS單位的感覺值如下表所示。

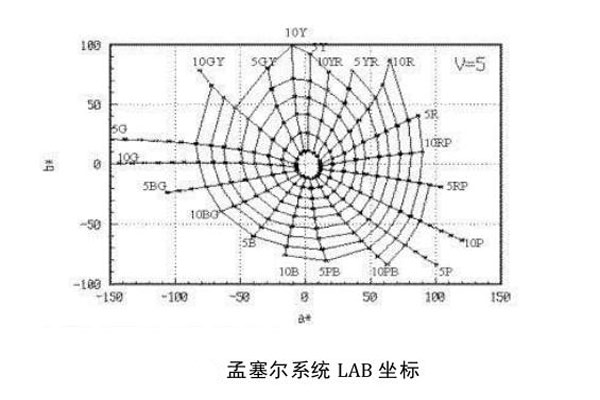

CIE LAB色度空間是CIE推薦的均勻顏色空間,顏色的均勻性已經有了很大的改善,但是對于人的感覺來說,該空間還是不均勻的。孟塞爾系統從人的主觀感覺出發,以人對顏色的感覺等間隔地劃分顏色,因此,它常作為檢驗?zāi)骋活伾臻g均勻性的標準。經過實驗標定,再將孟塞爾系統的顏色在LAB空間中表示出來,如果LAB空間是均勻的,則繪制的孟塞爾系統顏色應該是平滑均勻的曲線。如下圖所示,是當明度為V=5時繪制的孟塞爾表色系統曲線圖,從圖中可以看出,雖然 LAB 空間的均勻性已經得到了很大改善,但仍是不均勻的。

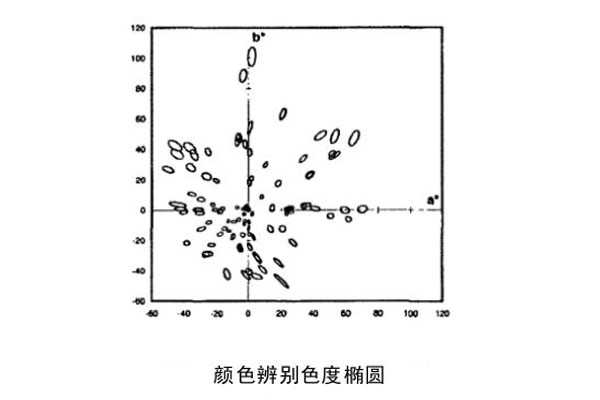

根據麥克亞當?shù)膶?shí)驗,在CIEXYZ色度圖上,在不同位置不同方向上顏色的寬容度是不同的,在藍色區域最小,綠色區域最大。(X/X0)1/3~X,(Y/Y0)1/3~Y,(Z/Z0)1/3~Z三組對應關系之間并不是線性關系,即當XYZ較小時,X,Y,Z的輕微變化,使(X/X0)1/3,(Y/Y0)1/3,(Z/Z0)1/3產生相對較大的變化,因此XYZ值較小的低亮度色塊容易產生較大色差,這也是LAB空間亮度不均勻性的體現,許多顏色科學家在典型工業應用觀察條件下又做了大量相關的顏色辨別實驗,其中對中小色差實驗數據集的分析結果表明 LAB 顏色空間對于中小色差是非視覺均勻的,如下圖所示是Luo和Rigg獲得的ab平面上的顏色辨別色度橢圓。
