色坐標圖是顏色管理的重要參考標準之一，色差儀通過色坐標圖實現對顏色的定量表示，很多用戶對于CIE1931色坐標圖的含義還不了解，本文就為大家簡單的介紹一下，感興趣的小伙伴不妨來看看吧！

CIE1931色坐標圖是什么？

通常情況下，我們對顏色的判斷都是比較主觀的。為了更好的研究顏色的表示方法，人們就提出了多個色坐標表示系統。CIE1931色坐標圖就是目前比較通用的一個顏色系統。它用三刺激值表示顏色，最常用的是1931CIE-XYZ標準色度學系統所規定的三刺激值X、Y和Z。

顯示器的顯示采用的是色光加色法，色光三原色是紅、綠、藍三種色光。國際標準照明委員會（CIE）1931年規定這三種色光的波長是：

紅色光（R）：700nm

綠色光（G）：546.1nm

藍色光（B）：435.8nm

自然界中各種原色都能由這三種原色光按一定比例混合而成。

在以上定義的基礎上，人們定義這樣的一組公式：

r=R/（R+G+B）

g=G/（R+G+B）

b=B/（R+G+B）

由于r+g+b=1,所以只用給出r和g的值,就能惟一地確定一種顏色。這樣就可將光譜中的所有顏色表示在一個二維的平面內。由此便建立了1931CIE-RGB表色系統

但是，在上面的表示方法中，r和g值會出現負數。由于實際上不存在負的光強，而且這種計算極不方便，不易理解，人們希望找出另外一組原色，用于代替CIE-RGB系統，因此，在1931年CIE組織建立了三種假想的標準原色X（紅）、Y（綠）、Z（藍），以便使我們能夠得到的顏色匹配函數的三值都是正值，而x、y、z的表達方式仍類似上面的那組公式。由此衍生出的便是1931CIE-XYZ系統，這個系統是色度學的實際應用工具，幾乎關于顏色的一切測量、標準以及其他方面的延伸都以此為出發點，因而是顏色視覺研究的有力工具。

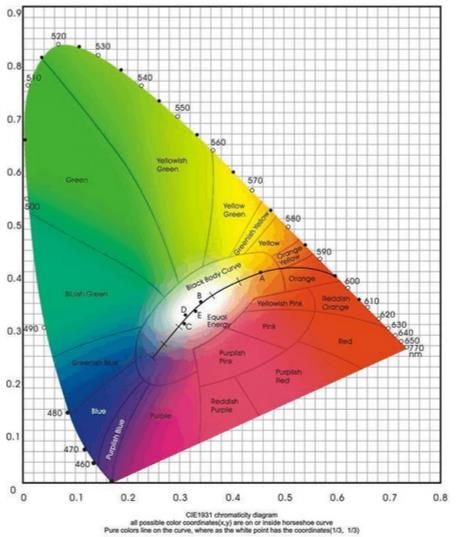

CIE1931色坐標圖怎么看？

CIE1931色坐標圖中的顏色，包括了自然所能得到的顏色。這是個二維平面空間圖，由x-y直角標系統構成的平面。為了適應人們習慣于在平面坐標系中討論變量關系，而設計出來的。在設計出該圖的過程中，經過許多數學上的變換和演算。此圖的意義和作用，可以總結成兩句話：

（1）表示顏色視覺的基本規律。

（2）表示顏色混合與分解的一般規律。

坐標系——x，y直角坐標系。

x——表示與紅色有關的相對量值。

y——表示與綠色有關的相對量值。

z——表示與藍色有關的相對量值。并且z=1-(x+y)

用（x，y）的坐標值來表示顏色。白色應該包含在“顏色”這個概念范圍內。
